Deskrizzjoni Ġenerali
Ir-rig tat-tħaffir tal-qalba tad-djamanti RCJ800C huwa għodda qawwija għat-tħaffir tal-blat iebes. Drive idrawlika sħiħa u teknoloġija avvanzata tar-ras tal-qawwa jipprovdu enerġija qawwija u veloċità ta 'rotazzjoni flessibbli. L-għalf b'żewġ veloċitajiet u l-mekkaniżmu ta 'traduzzjoni trasversali jiżguraw l-istabbiltà u l-affidabbiltà tal-operazzjoni. Id-disinn tal-irfigħ u li jiżżerżaq tat-torri tat-tħaffir jippermetti li l-angolu tat-tħaffir jiġi aġġustat liberament. Sistema idrawlika sensittiva għat-tagħbija ttejjeb l-effiċjenza operattiva u l-produzzjoni tat-torque.
It-tħaffir tal-qalba huwa metodu ta 'tħaffir li jestratta l-qlub matul il-proċess tat-tħaffir biex jirriċerka kundizzjonijiet ġeoloġiċi taħt l-art. Ir-rigg tat-tħaffir tal-qalba tad-djamanti RCJ800C huwa mgħammar bi klampi idrawliċi, saqajn livellar, u derricks teleskopiċi biex jinkisbu operazzjonijiet ta 'pożizzjonament rapidu u tħaffir sikur. Ix-chassis tat-tkaxkir tal-kontroll mill-bogħod mingħajr fili jippermetti li l-rig tat-tħaffir tal-qalba tad-djamanti jaħdem b'mod flessibbli f'art kumpless biex jiżgura s-sigurtà tal-operatur.
Parametri Tekniċi
|
Mudell |
RCJ800C Diamond Core Tħaffir Rig |
|
|
Strat li jaħdem |
Saff tal-ħamrija maħlul u blat tas-sodda (ebusija: f6 ~ 20) |
|
|
Kapaċità tat-tħaffir |
Btw (m) |
1200 |
|
NTW (M) |
1000 |
|
|
HTW (M) |
800 |
|
|
PQ (M) |
600 |
|
|
Sistema idrawlika |
Pressjoni nominali (MPA) |
32+16 |
|
Mod li jkessaħ |
Tkessiħ tal-arja sekondarja flimkien ma 'tkessiħ tal-ilma primarju |
|
|
Qawwa |
Mudell tal-magna diesel |
Magna Yuchai 6 Ċilindri 92kW |
|
Qawwa nominali |
92KW |
|
|
Veloċità ratata |
2200rpm |
|
|

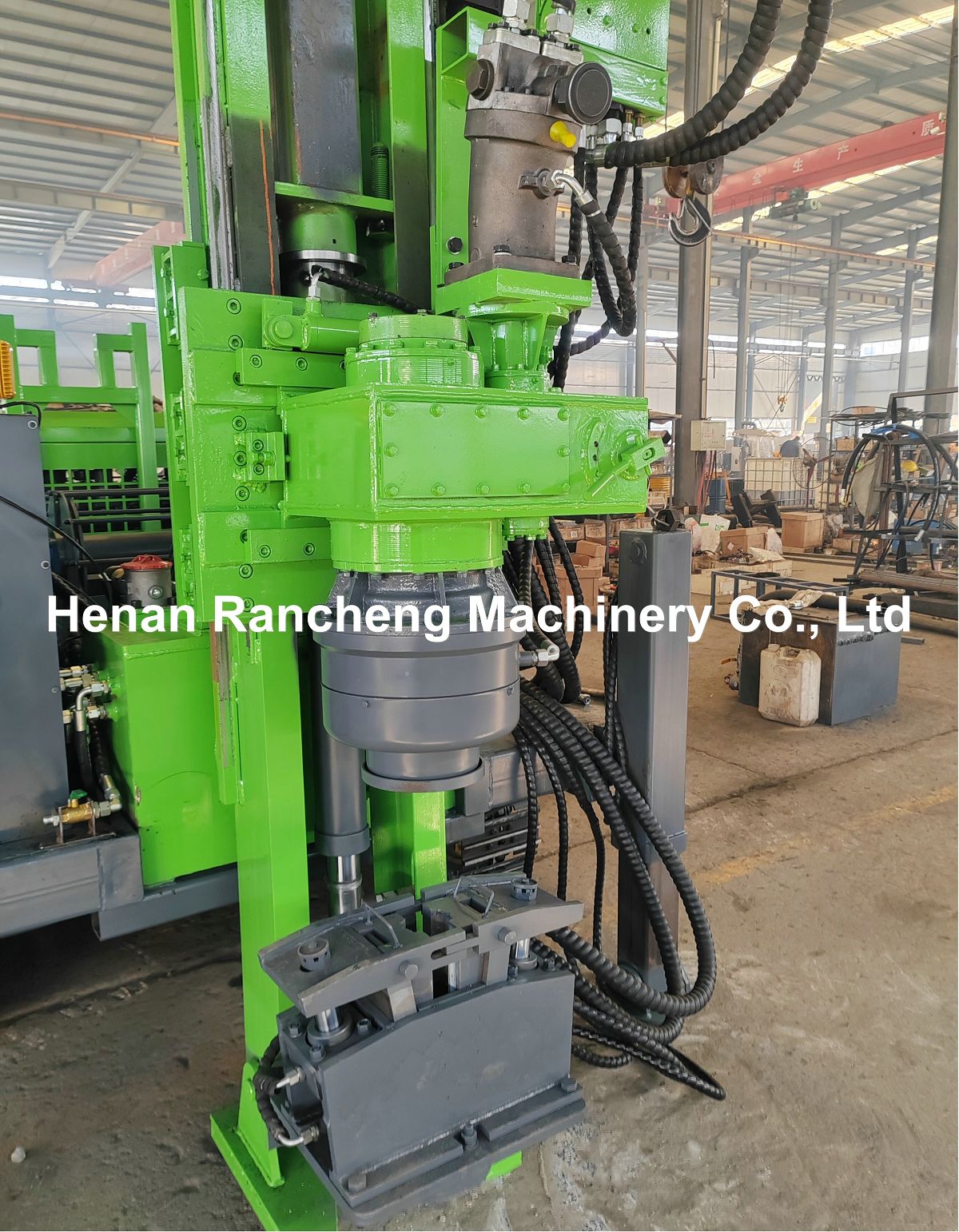

Ras li ddur |
Torque Max |
1800N.m |
|
Veloċità li Rotary Max |
1400rpm |
|
|
Puplesija tal-għalf |
3.5m |
|
|
Forza tal-irfigħ |
300kn |
|
|
Forza ta 'għalf |
150kn |
|
|
WIRELINE Winch idrawliku |
Kapaċità tal-ħabel |
1000m |
|
Kapaċità |
Forza tal-irfigħ |
5T |
|
Veloċità tal-irfigħ |
110m / min |
|
|
Dijametru tal-ħabel |
5mm |
|
|
Arblu |
Għoli sħiħ |
7.9m |
|
Angolu tat-tħaffir |
0-90 grad |
|
|
Slip puplesija |
1200mm |
|
|
Clamp (idrawliku) |
Permezz tat-toqba 130mm |
|
|
Pompa tat-tajn (idrawlika) |
Mudell |
BW160 / 10 |
|
tip |
Tliet ċilindri orizzontali jirreċiprokaw pompa tal-pistuni li jaġixxu |
|
|
Dijametru taċ-ċilindru |
70mm |
|
|
puplesija |
70mm |
|
|
Veloċità tal-pompa (ħinijiet / min) |
200 |
|
|
Fluss (L / min) |
160 |
|
|
Pressjoni (MPA |
2.5 |
|
|
Dijametru tal-pajp tal-ħruġ |
32mm |
|
|
Dijametru tal-pajp tad-dħul |
51mm |
|
|
Crawler Chassis |
Veloċità tal-mixi |
0-2 km / h |
|
Angolu tat-tixbit |
25 grad -30 grad |
|
|
Dimensjoni |
Trasport |
5600 * 2000 * 2400mm |
|
Piż |
6800kg |
|
Vantaġġi sinifikanti
Ir-rig tat-tħaffir tal-qalba tad-djamanti RCJ800C jadotta drive idrawliku sħiħ, li jtejjeb l-effiċjenza tat-tħaffir, u t-teknoloġija tat-tħaffir tal-wajer tad-djamanti tkompli tottimizza l-veloċità tat-tħaffir. It-tagħmir huwa mgħammar b '3- arblu tal-pajp tal-miter twil u chassis ta' tkaxkir tal-azzar b'saħħtu, li jsaħħaħ il-manuvrabbiltà u l-konvenjenza tat-trasport tiegħu f'art kumpless. Magna ta '92kw 6- Ċilindru Yuchai tipprovdi sors ta' enerġija abbundanti għall-rig tat-tħaffir. Il-veloċità tar-rotazzjoni ta 'sa 1400 rpm tiżgura l-abilità tat-tħaffir tar-rig li tħaffer malajr f'formazzjonijiet ta' blat.

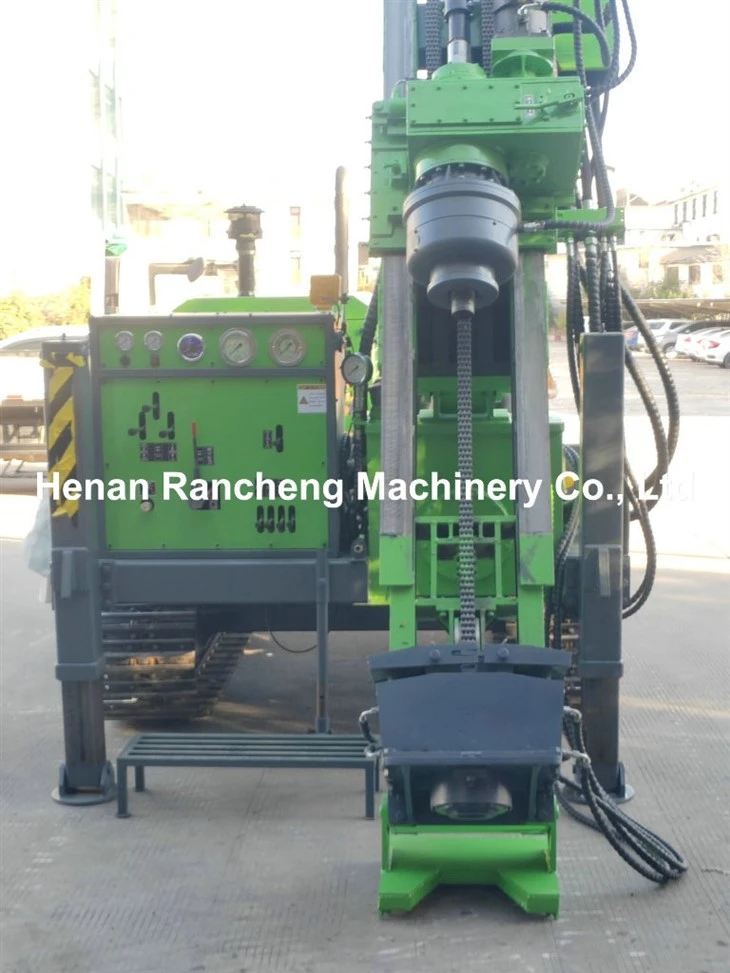

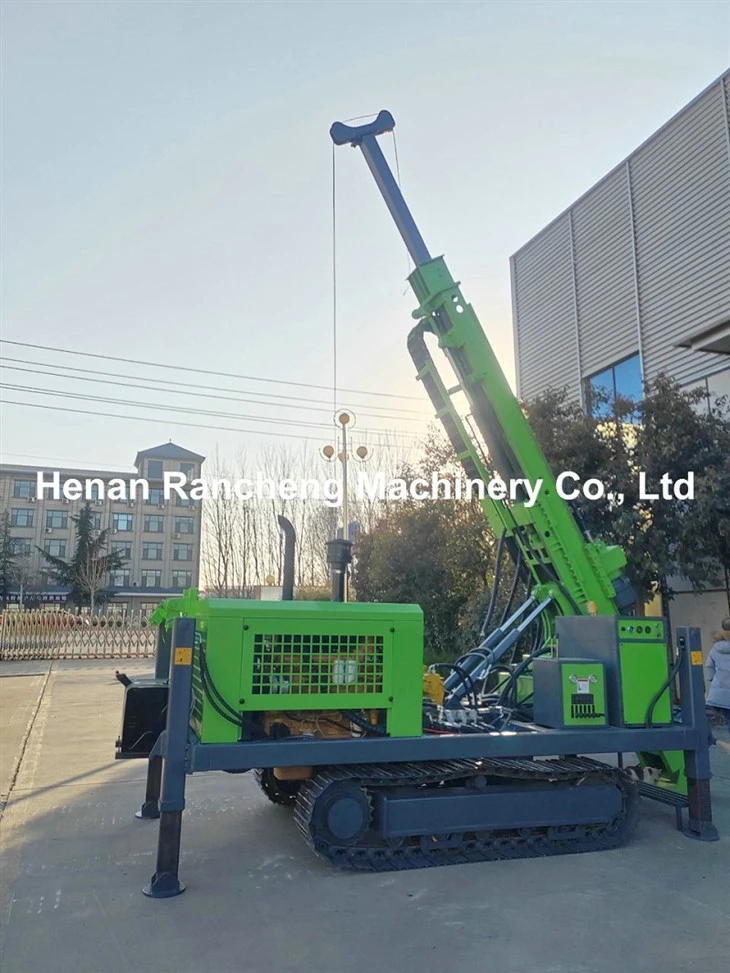

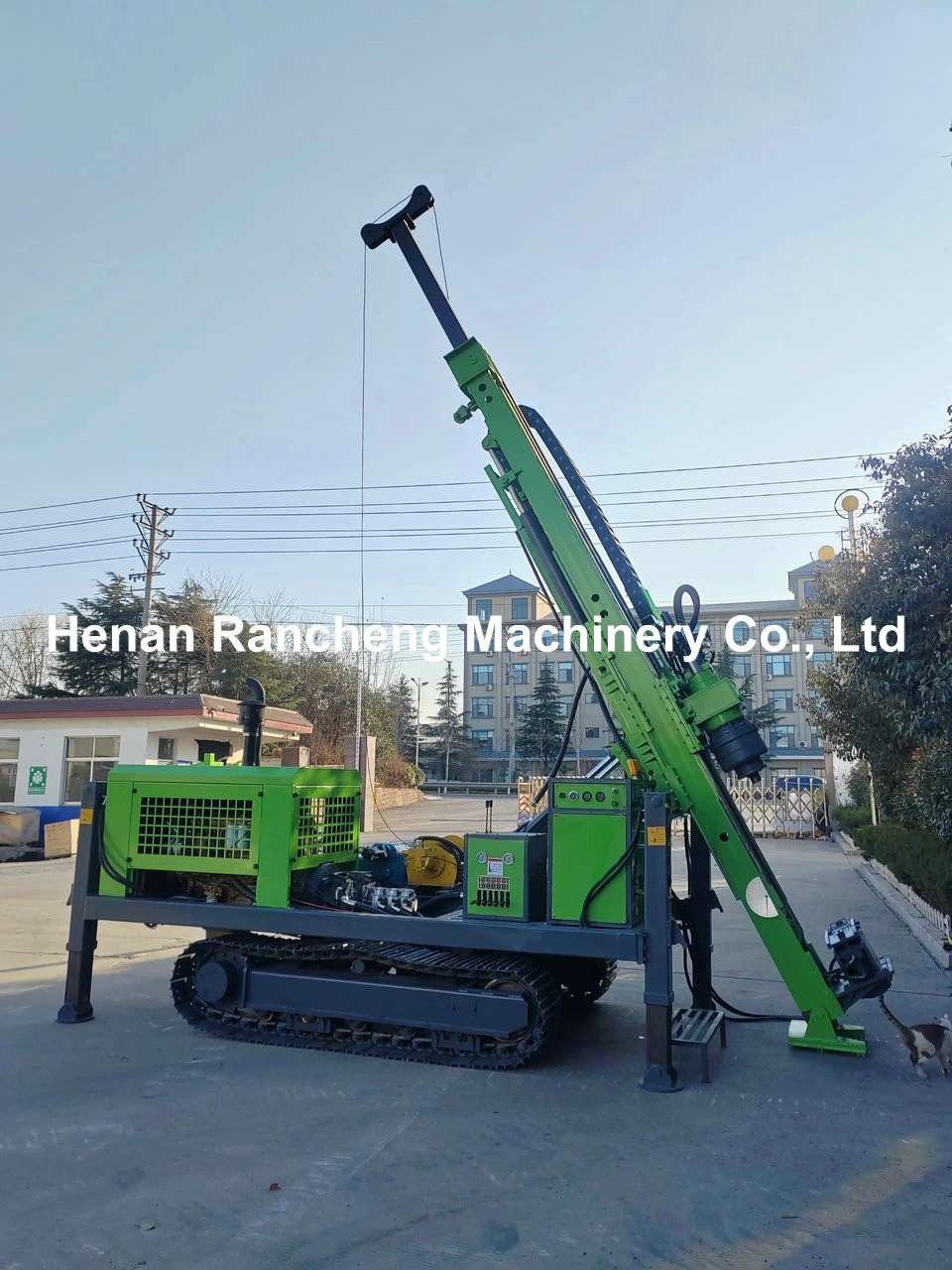

RCJ800C Diamond Core Tħaffir Rig
Il-prestazzjoni ta 'riggijiet tat-tħaffir tal-qalba ġeoloġika tiddependi fuq bosta teknoloġiji ewlenin, u RCJ800C għandu prestazzjoni pendenti f'dawn it-teknoloġiji, li jipprovdi garanziji affidabbli għal diversi xogħol ta' esplorazzjoni ġeoloġika.
Teknoloġija ewlenija
Disinn tal-virga tat-tħaffir
Il-virga tat-tħaffir hija komponent fundamentali tar-rig tat-tħaffir. Il-virga tat-tħaffir RCJ800C hija magħmula b'saħħa ottimali u riġidità biex timmaniġġa d-diversi tagħbijiet matul il-proċess tat-tħaffir. Barra minn hekk, id-disinn jipprijoritizza kemm it-tnaqqis tal-piż mejjet kif ukoll il-faċilità tat-trasport, u jiżgura effiċjenza operattiva għolja filwaqt li jimminimizza l-ispejjeż.
Għażla tal-bit drill
L-għażla tal-bit drill it-tajjeb hija kritika għal operazzjonijiet ta 'tħaffir ta' suċċess. L-RCJ800C huwa kompatibbli ma 'diversi kundizzjonijiet ġeoloġiċi, inklużi ħamrija maħlula u sodda (ebusija f 6 - 20). Billi jagħżlu l-bit drill xieraq ibbażat fuq strati speċifiċi, l-utenti jistgħu jtejbu l-veloċità tat-tħaffir u jiksbu kwalità tal-kampjun tal-qalba ogħla.
Ottimizzazzjoni tas-sistema ta 'ċirkolazzjoni
L-RCJ800C għandu sistema ta 'ċirkolazzjoni ottimizzata. Huwa mgħammar bil-pompa tat-tajn BW160 / 10, pompa orizzontali ta 'tliet ċilindri reċiprokanti tal-pistuni. Parametri ewlenin, bħal dijametru ta 'ċilindru ta' 70mm, puplesija ta '70mm, u 200 puplesija kull minuta, isaħħu l-effiċjenza tal-fwawar u t-tneħħija tal-qatgħat tal-blat. Dan inaqqas ir-riskju ta 'tħaffir tal-bit drill u kollass tal-borehole filwaqt li jtejjeb l-effiċjenza fl-enerġija, inaqqas l-impatt ambjentali u jsaħħaħ is-sigurtà tax-xogħol.
Kontroll tal-proċess tat-tħaffir
Il-kontroll effettiv tal-proċess tat-tħaffir huwa kruċjali biex tinżamm l-integrità u l-eżattezza tal-kampjuni tal-qalba. Bil-RCJ800C, il-monitoraġġ f'ħin reali tal-parametri tat-tħaffir, il-kampjunar tal-qalba, u l-kontroll tal-passaġġ tat-tħaffir jippermetti identifikazzjoni immedjata u riżoluzzjoni ta 'kwistjonijiet.
Applikazzjoni
L-għażla tal-kampjuni ewlenin hija kompitu importanti ħafna. Minbarra li tosserva direttament il-qalba, il-kontenut importanti tal-kampjunar tal-qalba huwa li jiddetermina l-proprjetajiet fiżiċi tal-blat, karatteristiċi ġeokimiċi organiċi, saturazzjoni taż-żejt, eċċ. Permezz tal-analiżi tal-kampjuni tal-qalba. RCJ800C Diamond Core Tħaffir Rig huwa prinċipalment użat għall-esplorazzjoni minerali solidu tal-metall u mhux metalliku, u jista 'jintuża wkoll għall-esplorazzjoni ġeoloġika tal-inġinerija, stħarriġ idroġeoloġiku, stħarriġ u esplorazzjoni fuq il-kamp taż-żejt u tal-gass, u tħaffir tal-bir tal-ilma.
